这篇文章准备了许久，前前后后买了各种东西，买来是为了能摸得着，摸得着才能深刻体会，体会过后才会有真正的认识。本文的主观认识，不一定全对，如有错的，希望能留言告之！
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8307.jpg

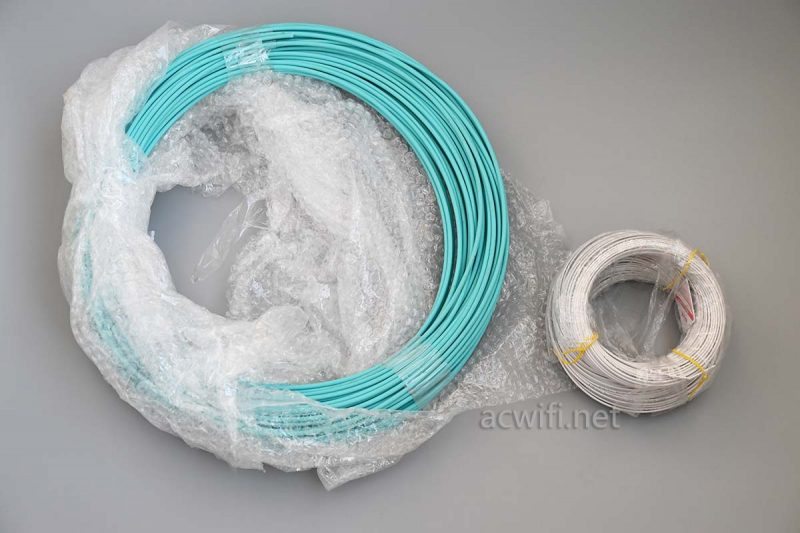

光纤可为两大类，一种是单模（sm），另一种是多模（mm）。单模玻璃芯管细小，波长长，1310nm以上，特别是传输距离长，多模光纤玻璃芯管粗一点，波长短，1300nm以下，传输距离短。家装传输距离短，单模多模都可以。
但选择之前光纤先看看模块的价格，因为光纤便宜，模块相对贵呀。
要买什么样的模块，来决定使用什么样的光纤。我看网上好多文章，包括视频里都说多模的模块比单模的便宜许多。不全对！（以下说的模块价格均是咸鱼二手价格）
在10G这种二手模块里面，单模模块绝对比多模的便宜多了！正因为单模横块便宜，所以我随便 买了少量的10G模块：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8300.jpg
上图里面也有多模的。多模的10G模块40元左右一支，单模的通街卖15元一支。下图，
10G-850nm-0.3km-MM-SFP+ 是多模模块；
10G-1310nm-1.4km-SM- SFP+ 是单模模块。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8305.jpg
2.5G SFP模块也有单模的，也不贵，25元一支，我买回来插在TP的设备上，可以正常使用：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8306.jpg
25G模块价格方面，单模双纤60元左右，多模双纤110元左右。
40G模块价格方面，200-400多，好多都要私聊卖家才有真正的价格，感觉单模要贵些。40G多模，要用到MPO接口需要至少8芯，意思是只布了两芯的多模光纤，接不了40G多模光模块。
https://www.acwifi.net/wp-content/uploads/2022/12/MPO.jpg

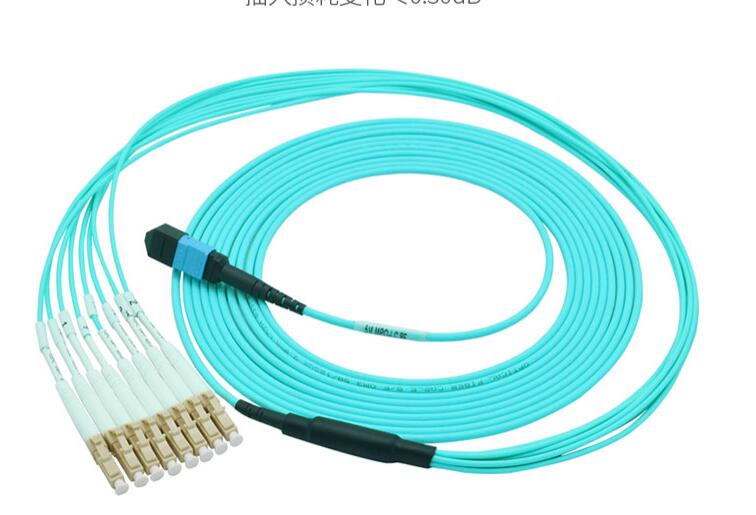

至少要拉8根多模光纤。。。。
https://www.acwifi.net/wp-content/uploads/2022/12/MPO8.jpg
我买的这根多模束状光纤，4芯的（更多的可以有8、12、24、 48）
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8309.jpg
MPO自己也不好接，不建议家用。
综合考虑，我建议家装用单模光纤，且要两芯的，单纤的比双纤的模贵一倍！
根据《YDT1997-2009接入网用蝶形引入光缆》标准和性价比，选择蝶形光纤就行，代号是GJXH，GJ代表室内，X代表缆中心管结构，程8字型或叫做蝶形，H代表低烟无卤阻燃聚烯烃护套料。
说人话就是室内皮线光纤。
建议买烽火的光纤，79元100米。京东购买链接
中间2根光纤，两侧各有一根细小的钢丝，搞拉，随便拉。（下图我买的其它小厂家的，便宜，后来买了烽火的，感觉放心些）
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8310.jpg
光纤说完了，现在说接头。前面买的模块决定了就用LC头，也叫小方头。不用买插头，要买尾纤。
下图左边是多模LC尾纤，右边是单模LC尾纤，自带LC接头了。非常便宜，10多元一束12根：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8312.jpg
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8315.jpg

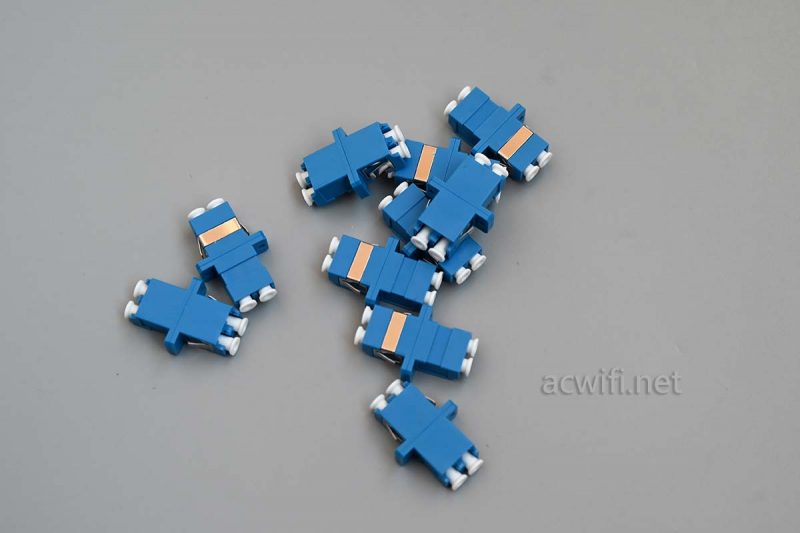

光纤的两头接上这种尾纤后，LC插头就可以插进光纤面板和光纤终端盒里面的光纤耦合器，或叫做法兰。好便宜，1-2块钱一个：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8325.jpg
有些面板或终端盒里有法兰的就不用自己买了，买来也不贵，可以备用。
之前在拆中兴G1620时我发过终端盒的样子。其实角2个，一大一小，较大的是6口双LC，较小的是2口双LC，自带尾纤和法兰，所以叫“满配”。两个盒子的尺寸如下：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8323.jpg
里面的样子：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8321.jpg
我觉得这种放在弱电箱里很适合了。
皮线里的光纤与这种尾纤通过热熔连接。再套上热缩管加固，热缩管里面有钢丝，总长度大概57mm，把它放进86盒里，刚好可以的，不怕弯曲得太厉害。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8347.jpg
热熔，在咸鱼上找同城的就有了，好多的。200多元吧！每个城市不同，价格也不同。
专业的事交给专业的人干，干手净脚。 不然接几根就腰酸背痛，切出来光纤还有伤身的风险，剥去覆膜的裸纤又非常脆弱。真不好玩：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8299.jpg
如果你打算用冷接子（LC冷接子7块左右一只），那么不要选择前面的2芯的，要拉两根单芯皮线，否则搞不了冷接，也可以用这种2根并在一起的：
https://www.acwifi.net/wp-content/uploads/2022/12/1.jpg
冷接子不方便连接光纤面板，因为长度的关系，而底盒的空间是有限的，因此，需要光纤直接穿出面板来使用。
现在说面板。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8320.jpg
这些面板都在10块钱左右，不贵的。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8318.jpg
下面这个更便宜，不含邮才2块钱。可是，质感真的非常好，但孔距不是60mm，装不上底盒。。。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8326.jpg
这种适合壁挂，明装在墙上或柜边上。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8327.jpg
有一款平口的面板，谨慎选择，即使这么小的插头插进去，尾部的线弯曲得很厉害。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8332.jpg

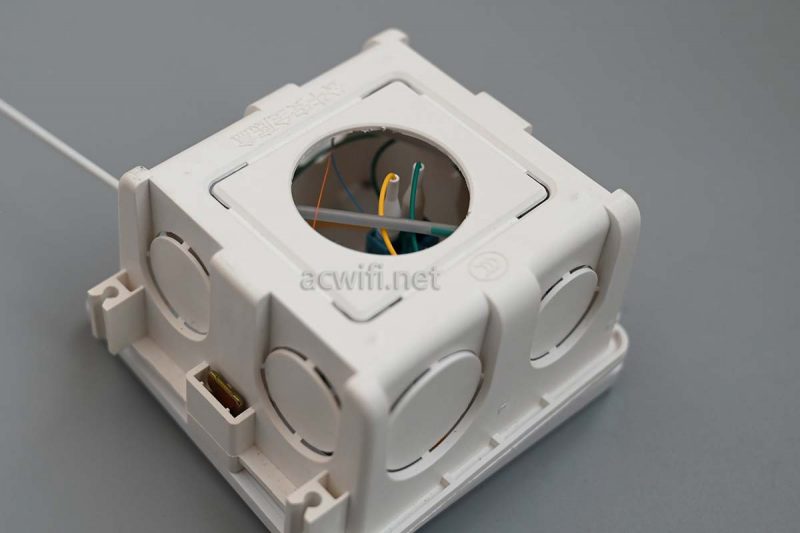

放进底盒后，尾部空间不多，造成光纤的小角度弯曲，光衰加大。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8334.jpg
建议买这种斜口面板，底盒里面才有足够的空间让接头尾部光纤大弯。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8337.jpg
底部还有剩余好大的空间：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8399.jpg
如果用成品线，接头比较长，顶到边缘，弯成90度了。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8401.jpg
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8400.jpg
把白色护套捋下去，也是不太行呀：
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8406.jpg
经过这么一折腾，我感觉尾纤受伤了，接上光功率计一测，-25.95dBm，另一根新的光纤测得-4.26dBm。。。这根线只能扔了吧？
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8408.jpg
接上网卡还是有信号的，没试有多少速度。
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8410.jpg
面板底部也要预留4cm以上的空间：（不要在意插的是多模光纤）
https://www.acwifi.net/wp-content/uploads/2022/12/DSC_8346.jpg
其它没啥了吧。只布光纤，不接接头，直接盘在底盒里，等以后有需要时再折腾也可以，占一个底盒位置而已。如下图，两根双芯单模皮线：
https://www.acwifi.net/wp-content/uploads/2022/12/LC2.jpg
我不是鼓吹大家都拉光纤，因需选择！家用环境，网线最实用。
家里布光纤，最实用的是从弱电箱拉一根单模到电视柜里，这样光猫就可以放电视柜，如果只有一根网线通往这两个地方，把无线路由器也放在电视柜，放上面，或倒装在柜的下方也可以，反正不建议放电视背面，挡信号。弱电箱放台交换机，其它房间可以接一台无线路由补充信号。
https://www.acwifi.net/wp-content/uploads/2022/12/0221212200704.jpg
不自己动手也可以，申请光猫移机，有些地方免费，有些地方收费。弱电箱体积小的，真的可以这样做。
网线选择六类就行 ，我一直认为。点到点距离不超过50米，没必要屏蔽或用超六。
TP-LINK这款0.57mm经行的六类性价比就很不错，京东购买链接，再好点就买泛达的六类。
本篇完，如有出错，请指出。
