2024最常用的书柜设计图
HJSJ-2024
书柜是摆放、存放书本的柜子。
书柜有封闭式跟开放式两种，开放式的一般称为书架、书格，无论是书柜还是书架主要用途都是摆放书本。
所以书柜的深度根据需要放置图书尺寸规格设置， 书本三大尺寸类：文献类书籍、词典类书籍、杂志类书籍。
所以无论是自己制作书架还是购买书架，了解书架的标准尺寸将有助于您规划布局并充分利用您的空间。
下面由华建工艺学会、华建环境设计研究所为设计师们讲解下书柜合理设计及相关的注意事项，跟着华建学设计。
△开放式书架
▷目录
1、书柜尺寸指引
2、书柜整体比例设计指引
3、书柜常用设计图
4、书柜设计注意事项
5、书柜实景图参考
1、书柜尺寸指引
▶ 1.1 书籍常见尺寸：
书柜分隔设置应按书本大小尺寸设置：
32开书籍尺寸：130mm×184mm；
32开书籍（大）尺寸：140mm×204mm；
16 开书籍尺寸：185 mm×260 mm；
16 开书籍（大）尺寸：210 mm×297 mm；
8 开书籍尺寸：260 mm×375 mm。
△书籍常见尺寸
▶ 1.2 书柜规格及深度：
书本规格常见有深度尺寸：
书架的主要用途是藏书、放书，所以书架深度尺寸根据一般的书籍规格即可，即使是文献类书籍尺寸规格也不会很大。
因此，现代书柜书架深度尺寸设计在300mm~350mm之间的标准即可满足大多数人的藏书需求。
△书本规格常见有深度尺寸
▶ 1.3 书架高度设计：
书架高度设计应根据各种常见类型的书籍尺寸划分：
书架高度一般可以分为：250mm、300mm、320mm、350mm、400mm等高度，以适应不同尺寸的书籍。
△书架常见高度
△书架过高过矮
△书架高度设计
2、书柜整体比例设计指引
书柜整体比例设计类型：
均等分割、节奏变换、渐变分割、工字分割、自由变化等分割类型。
△书柜整体比例设计
△书柜整体比例设计
3、书柜常用设计图
2024最常用的书柜设计图指引：

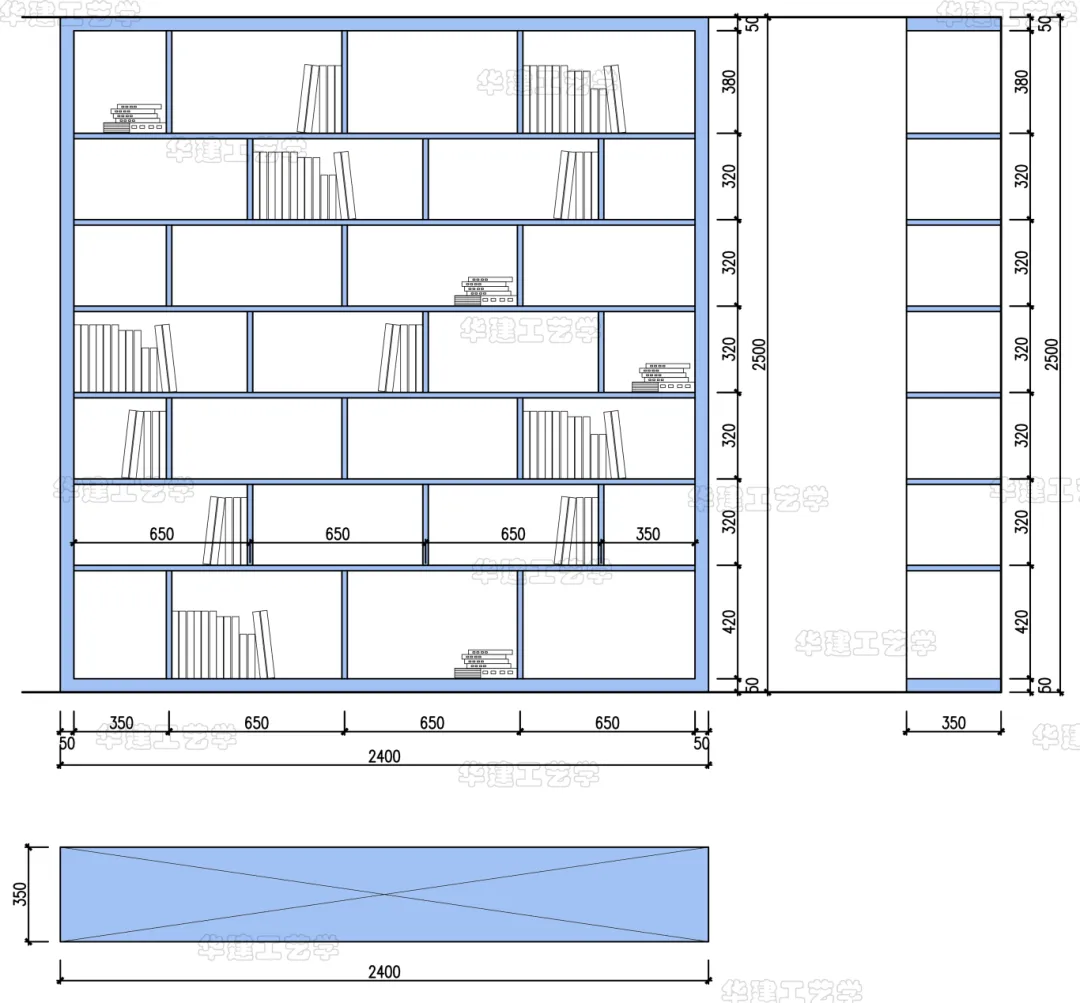

△书柜设计图（一）
△书柜设计图（二）
△书柜设计图（三）
△书柜设计图（四）
△书柜设计图（五）
4、书柜设计注意事项
书柜使用的板材也需要注意，由于书本有一定重量，建议使用多层板及原木板材。
板材的厚度需要跟摆放书本多少比例进行相应的增加。
竖向承力板不能间隔太远，竖向板材是对横向板材最有力的支撑， 是避免横向板材下坠弯曲支撑板。
书柜防倒：高于400mm柜体应增加防倒拉绳及将柜体与墙体锚定。
△建议使用多层板及原木板材
△横板跨度不宜过大
△横板跨度不宜过大
△横板跨度不宜过大
△横板跨度不宜过大
△防倒拉绳
△防倒拉绳
5、书柜实景图参考
---超40张书柜实际案例参考---
△书柜实景图效果图参考

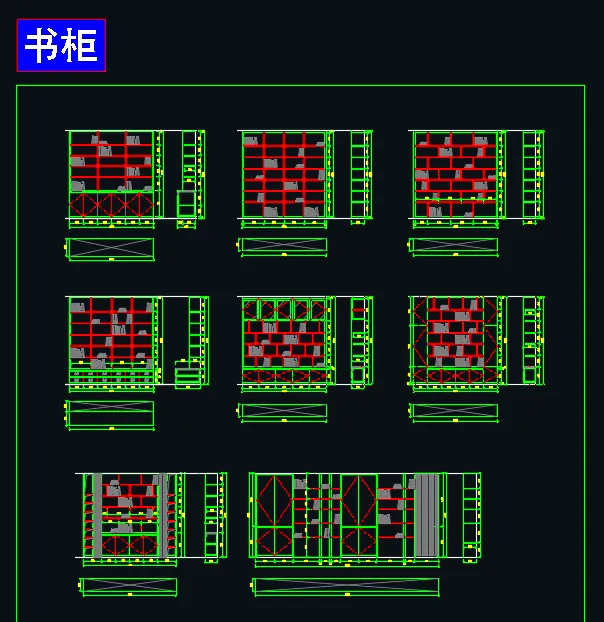

--- 【篇幅有限以下仅展示部分CAD图】 ---
--------------------------------------
《 2024最常用的书柜设计图 》
—每个设计师必备的设计分析指引—
--- 【篇幅有限以下仅展示部分CAD图】 ---
--------------------------------------
帮助设计师更好的掌握住书柜设计
提高自身的设计水平
详细整理了书柜
2007版CAD电子版本尺寸图
主要是以上面文章的书柜设计图为主
内部尺寸与分割均为标准化设计
可直接套入设计使用
本资料适用于
全屋定制设计师 | 室内设计师 | 业主
装饰公司 | 施工管理员
